automatyczna maszyna do napełniania butelek
>
|
| Miejsce pochodzenia | Chiny |
| Nazwa handlowa | NAVAN MACHINE |
| Orzecznictwo | CE,ISO |
| Numer modelu | CGF |

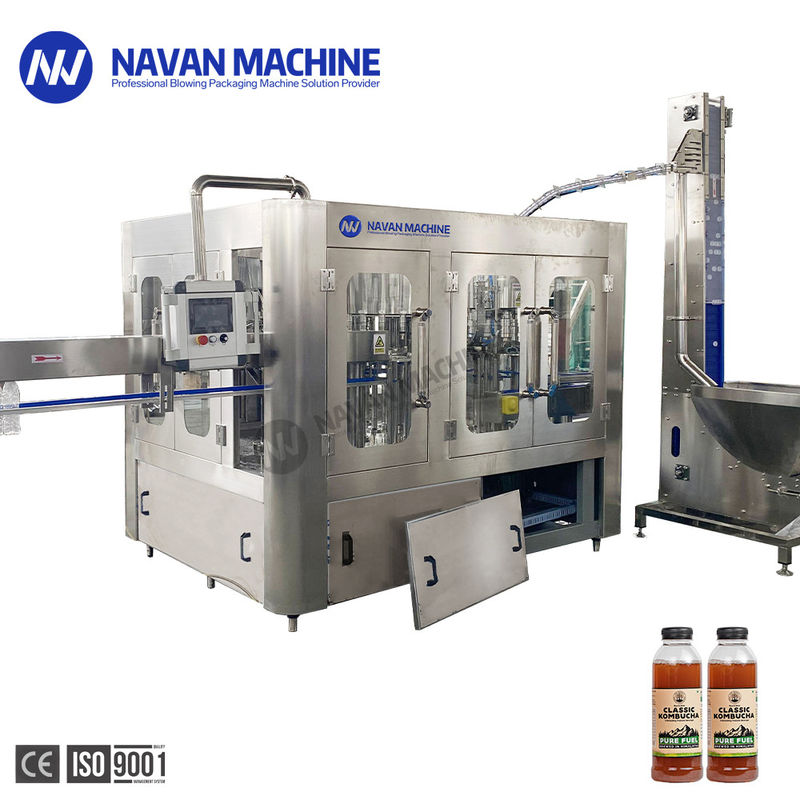

Automatyczna maszyna do napełniania butelek PET Kombucha do napełniania i zamykania
Maszyna CGF trzy w jednym do butelek PET łączy w sobie funkcje płukania, napełniania i zamykania.Oparta na zaawansowanej technologii za granicą i zaprojektowana zgodnie z wymaganiami przetwarzania napełniania herbaty, soku, napoju niegazowanego itp.
Parametry produktu:
| Model | CGF24-24-8 |
| Aplikacja | Woda źródlana/woda mineralna/czysta woda/napój winny bez gazu i tak dalej |
| Liczba płukania/napełniania/zakręcania | 24-24-8 |
| Zdolność produkcyjna (500 ml) | 10000-12000BPH |
| Precyzja napełniania | ≤ ± 5 mm (poziom cieczy) |
| Warunki otoczenia użytkownika | Temperatura: 10 ~ 40 ℃;Wilgotność: Brak rosy |
| Odpowiednia specyfikacja butelki |
Objętość=100-2500ml Średnica φ=50-115mm Wysokość butelki H=150 ~350mm |
| Rodzaj butelki | Plastikowa butelka / butelka PET |
| Szyjka butelki / styl czapki | Plastikowa zakrętka φ=20-50mm |
| Materiał maszynowy | Scena spożywcza SS304 LUB SS316 |
| Ciśnienie źródła powietrza | 0,5 ~ 0,6 MPa |
| Sposób/zasada wypełnienia | Metoda napełniania grawitacyjnego |
| System sterowania | SIMENS PLC+ EKRAN DOTYKOWY |
| Cechy | Bez butelki Bez napełniania Bez butelki Bez zakręcania |
| Główne zasilanie | 4,8kw |
| Zasilacz | Napięcie: 220 V ~ 480 V, 3 fazy;Częstotliwość: 50 Hz / 60 Hz lub twoje wymagania |
| Wymiary gabarytowe (mm) | 2780*2200*2200 |
| waga (kg) | 4500 |
| Wszystkie maszyny można dostosować, możemy zaprojektować i wyprodukować maszyny zgodnie z twoją prośbą. | |
Proces pracy:
Butelki są podawane z przenośnika powietrznego do maszyny płuczącej trzy w jednym za pomocą koła gwiazdowego.Zacisk do butelek zainstalowany na obrotowym kole maszyny do płukania uchwyci wlot butelki i wykona obrót o 180º wzdłuż prowadnicy, tak aby wylot butelki był skierowany w dół.
W wyznaczonej części płuczki woda płucząca będzie wytryskiwała ze specjalnych dysz do wypłukiwania butelki wewnątrz ścianki.Po wypłukaniu i kapaniu butelki trzymane za pomocą zacisku wykonają kolejny obrót o 180º wzdłuż toru prowadzącego, aby ponownie skierować otwór butelki do góry.
Oczyszczone butelki wysuwane są z płuczki za pomocą koła ostrogowego.Po wejściu do obszaru napełniania butelki są utrzymywane przez płyty nośne podtrzymujące szyjkę, które są uruchamiane przez mechanizm nośny butelek w celu podniesienia ich w celu połączenia z zaworami napełniającymi.
Napełnianie jest zakończone mikropodciśnieniem.Materiał wlewa się do butelki przez zawór napełniający.Butelka opada i opuszcza zawór do maszyny zamykającej za pomocą koła gwiazdowego obsługującego szyjkę.
Ostrza antyobrotowe na głowicach zamykających chwytają szyjkę butelki, aby zapobiec jej obracaniu się i utrzymują ją w pozycji pionowej.Nakręcana głowica zamykająca będzie wykonywać ruch obrotowy i obrotowy wraz z maszyną, aby zakończyć cały proces zamykania, obejmujący pobieranie, umieszczanie, skręcanie i odłączanie pod kontrolą krzywki.
Stacja płukania:
Fstacja Ill
Dysza napełniająca o wysokiej precyzji, sterowanie zmiennym sygnałem PLC, zapewnia wysoką precyzję napełniania i płynne i stabilne napełnianie,
Wszystkie części kontaktowe ze stali nierdzewnej 304 i
zbiornik na płyn, delikatny połysk, łatwy do czyszczenia
Bez butelki bez wypełnienia
CStacja App
Część elektryczna i bezpieczne urządzenie i automatyzacja:
Podstawa maszyny i budowa maszyny:
